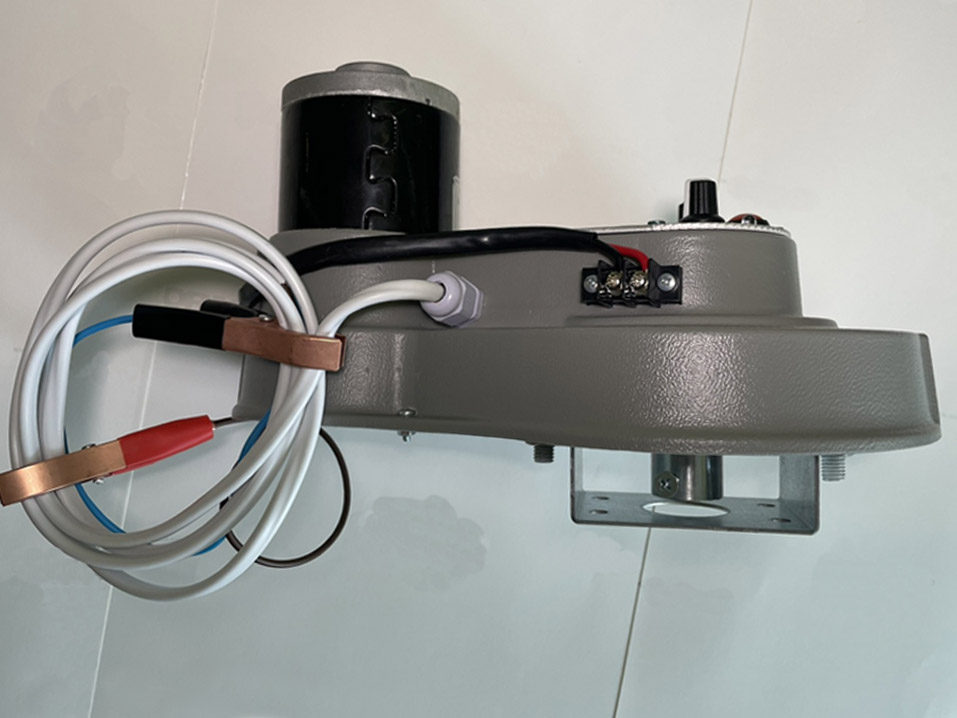

Электропривод на медогонку Моноблок Pulse (тип "M", 100 Вт, 12 Вольт) (Код: MLP-119)

Пульт и двигатель данного привода размещены в едином корпусе. Такой привод подходит для медогонок производства АВВ-100 и Чарунка, а так же на модели советского производства.

Назначение. Электропривод предназначен для установки на медогонки хордильного и радиального типов.

• Для хордиальных медогонок от 2 до 6 рамок типа Дадан с общим весом загрузки не более: - 24кг
• Для радиальных медогонок, ограничение в диаметре бака не более: - 720мм

Моноблок монтируется на вал ротора медогонки, обеспечивает вращение ротора в диапазоне от 50 до 220 оборотов в минуту и установкой времени откачки меда от 1 минуты до 7 минут. Управление двигателем осуществляется современным высокочастотным полевым транзистором. Блок управления во время работы постоянно отслеживает входной вольтаж, потребление и температуру основных силовых частей устройства, тем самым обеспечивается надежность и защита от выхода из строя модулей устройства.

Защита от превышения нагрузки.

При увеличении нагрузки потребления более 4,5 ампер, во время работы устройства подсвечивается красный индикатор, при продолжительной превышении более 8 секунд устройство входит в аварийный режим.

Защита от пониженого и повышенного напряжения.

При уменьшении входного вольтажа меньше 10 вольт и при увеличении более 14 вольт Блок управления входит в аварийный режим.

Защита от перегрева.

При высокой длительной нагрузке вызванной механическими поломками движущихся узлов медогонки или же в случае когда ротор цепляется о мед, возможен перегрев пульта управления. В случае перегрева силовых частей выше 100 градусов по Цельсию, Блок управления входит в аварийный режим.

Исполнение - редуктор ременной:

Редуктор ременной состоит из: электродвигателя 100 Вт. с высоким КПД, зубчатого ремня, ведущего и ведомого шкива. Основание редуктора выполнено из листовой стали 3 мм. окрашенной антибактериальной краской, ведущий шкив изготовлен из алюминия, ведомый шкив изготовлен из первичного стекло-наполненного полиамида. Все элементы вращения установлены на шарикоподшипниках. В качестве привода используется зубчатый ремень GT3x391mm. Верхняя часть, чехол редуктора изготовлен из высокопрочного АБС пластика.

Технические характеристики:

• Тип привода - ременной (ремень GT3m 391х10мм)
• Мощность моноблока - 100 Вт
• Допустимое напряжение на входе - от 10 до 14 В (постоянное напряжение)
• Диапазон оборотов вала - 50-220 ОБ/мин.
• Ограничение силы тока - 4.5 А
• Диапазон рабочих температур  +5…..+45 С
• Степень защиты - IP20
• Реверс - нет

В качестве блока питания подходят только импульсные БП (100 Вт, 8 а).

Производитель - Pulse (Украина).
